Teste de enrolamento de baixa temperatura: É usado para avaliar o desempenho de cabos redondos ou núcleos isolados redondos em baixas temperaturas e é usado em conjunto com caixas de baixa temperatura.

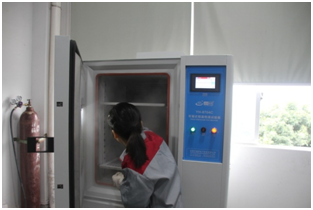

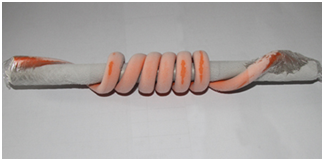

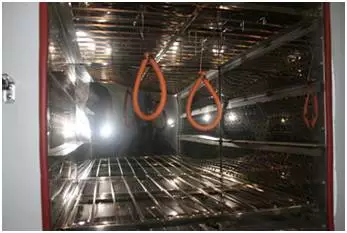

Coloque o fio enrolado de alta tensão na incubadora de -40 graus por 4 horas, e a superfície do produto após retirá-lo não irá rachar. A figura a seguir mostra o produto após ser retirado da incubadora:

Teste de envelhecimento de curto prazo: Para usar o equipamento de laboratório no menor tempo possível para simular a mudança no desempenho de isolamento do material isolante em operação de longo prazo em operação real. Acelere a conclusão do experimento, acelerando artificialmente o envelhecimento do isolamento materiais no laboratório Um bom método experimental de envelhecimento acelerado artificial deve ter equivalência, tipicidade e repetibilidade, das quais a equivalência é freqüentemente a mais importante, porque a equivalência pode realmente refletir o processo de envelhecimento de materiais isolantes.

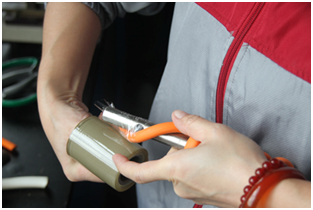

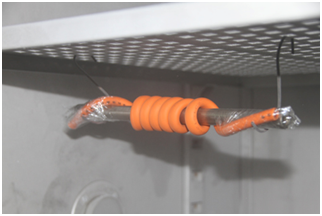

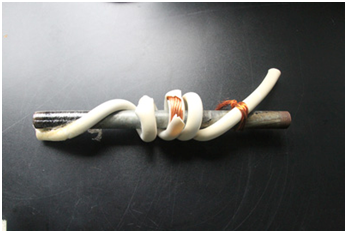

240 horas em uma caixa de 150 graus de alta temperatura. Descasque a superfície do produto sem rachar. Se não houver fissura, está qualificado. A figura abaixo mostra um exemplo de um produto defeituoso com rachaduras após envelhecimento em alta temperatura.

A característica básica dos materiais isolantes é a alta resistência de isolamento. Quanto maior a tensão nominal do equipamento elétrico, maior a resistência de isolamento. No entanto, se o isolamento estiver úmido, a superfície estiver suja ou deteriorada, a resistência de isolamento cairá drasticamente; se houver Se houver fissuras penetrantes ou canais de ruptura (consulte a ruptura dielétrica), a resistência de isolamento cairá para zero. Normalmente use um medidor de alta resistência (medidor de vibração) para medir a resistência de isolamento do dispositivo.

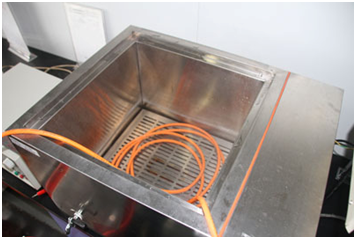

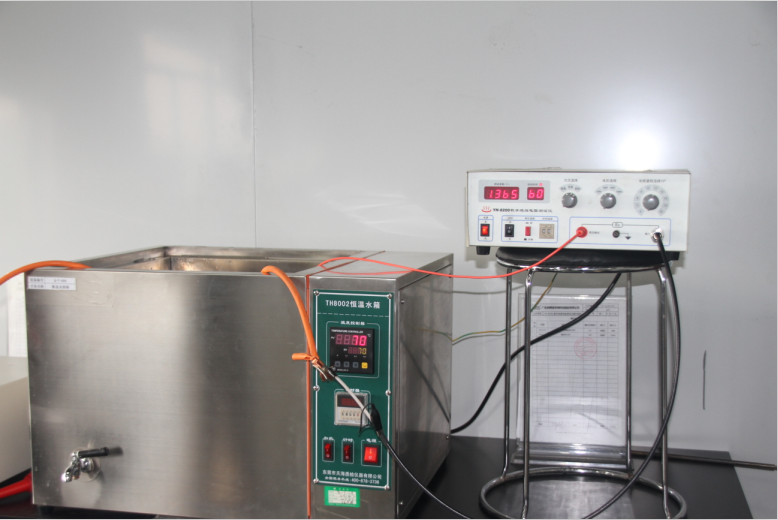

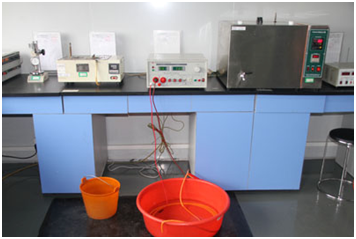

Teste a linha de alta tensão energizada em alta tensão de 600 V, o isolamento e a resistência de isolamento do produto.

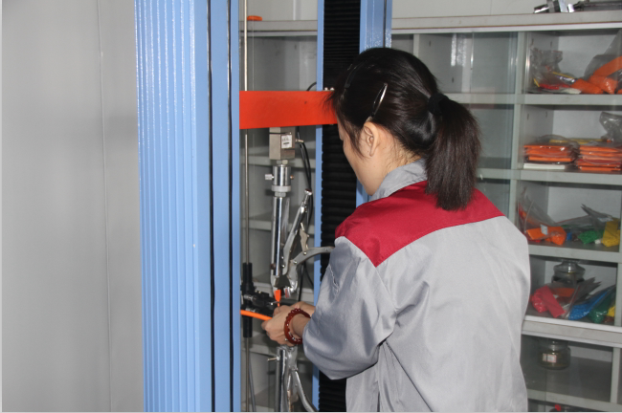

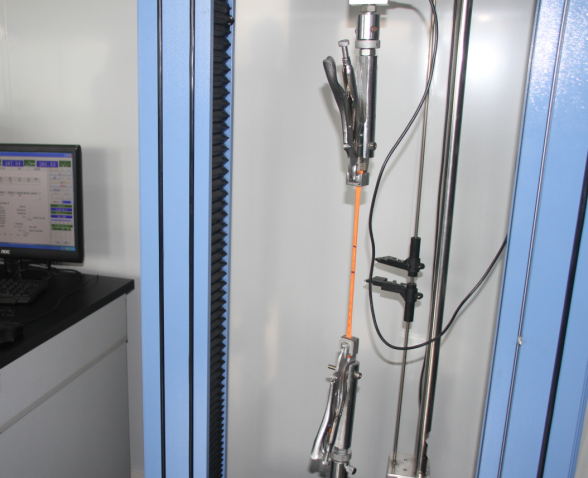

Teste de resistência à tração e rasgo: teste a resistência à tração e rasgo de fios de alta tensão de veículos elétricos

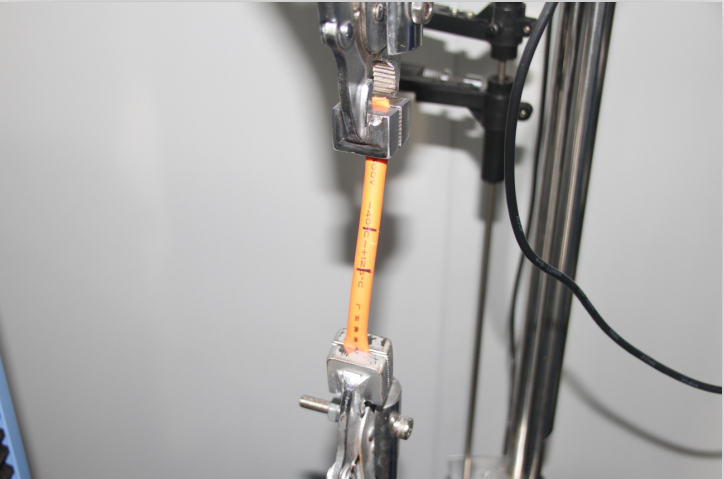

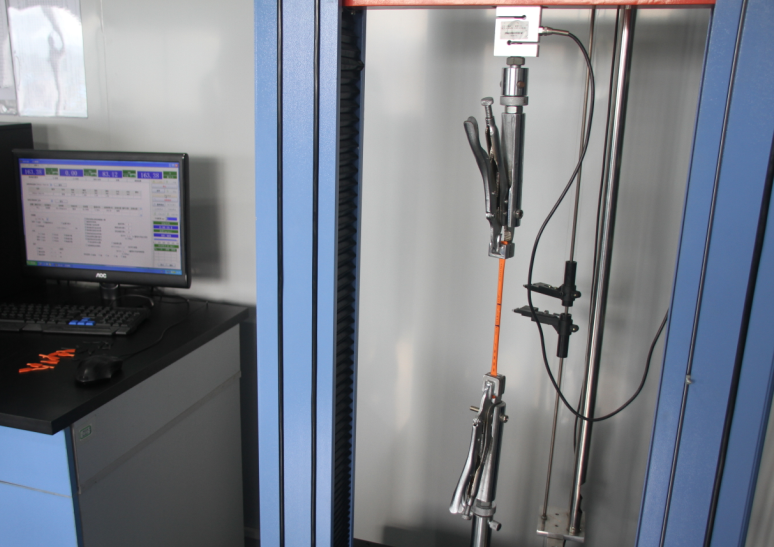

A linha de alta tensão esticada para veículos elétricos

Teste de retardador de chama: A amostra queima sob as condições de teste especificadas. Depois que a fonte de fogo é removida, a chama se espalha apenas em um intervalo limitado e a pós-chama pode extinguir o cabo por si mesma dentro de um tempo limitado. Suas características básicas são: uma vez ocorrido um incêndio, ele pode queimar sem funcionar, mas pode impedir que o fogo se espalhe. Em termos leigos, uma vez que ocorre um incêndio em um fio, a queima pode ficar restrita a um local sem se espalhar, protegendo os demais equipamentos e evitando novas perdas.

Realize cinco testes de combustão de 15 segundos nas linhas de alta tensão de veículos elétricos para testar o retardamento de chama dos produtos. conceito vw-1: vw-1 é a classificação de inflamabilidade UL, padrão de teste VW-1 do fio. O experimento estipula que a amostra deve ser mantida na vertical, queime com uma tocha de teste (altura da chama 125 mm, potência térmica 500 W) por 15 segundos e, em seguida, pare por 15 segundos, repetir 5 vezes. Os critérios de elegibilidade são: 1. A chama residual não deve exceder 60 segundos. 2. A amostra não deve ser queimada em mais de 25%. 3. O algodão cirúrgico na parte inferior não deve ser aceso caindo objetos.

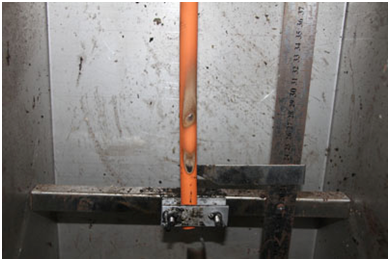

A linha de alta tensão do veículo elétrico após o teste de combustão ainda está intacta.
